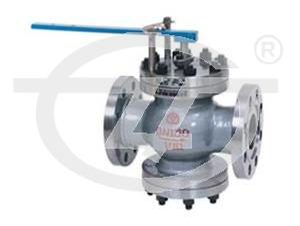

T40H-40、T40H-100 型给水回转式调节阀
产品说明
T40H-40、T40H-100 型给水回转式调节阀：适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
产品性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
T40H-40 |
40 |
4.0 |
≤200 |
水、蒸汽 |
|
T40H-100 |
100 |
10.0 |
产品零部件材料
|
型号 |
材料 |
||||||
|
阀体 |
阀座 |
阀瓣 |
拔杆 |
阀杆 |
紧固件 |
填料 |
|
|
T40H-40 |
优质碳素钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
优质钢 |
柔性石墨 |
|
T40H-100 |
|||||||
产品外形及结构尺寸（mm）
|
DN |
最大流通面积/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×Φd |
|
50 |
1.89 |
230 |
245 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×Φ18 |
|
65 |
2.72 |
290 |
250 |
180 |
145 |
