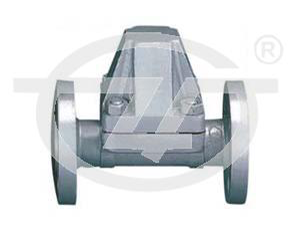

CS17H、CS47H、CS67H 型双金属片式蒸汽疏水阀
产品说明
CS17H、CS47H、CS67H 型双金属片式疏水阀：内螺纹连接（CS17H）、法兰连接（CS47H）、承插焊连接（CS67H），双金属片结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为碳钢的蒸汽疏水阀。双金属片式疏水阀主要用于显热加热的场合，能自动排除低于设定温度的凝结水，而将高于设定温度的凝结水保留在阀的入口处，对提高和节约能源起着重要的作用。
产品特点：①双金属片式疏水阀采用双金属片，能在广泛压力范围不经调整就可使用。②灵敏的热感应，能连续排水，没有噪声，抗腐蚀性强。③体积小，安装方便，任意角度可安装。
产品性能参数
|
CS17H、CS47H、CS67H 型双金属片式疏水阀主要性能参数 |
||||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
||
|
CS17H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
||
|
CS17H-25 |
25 |
2.5 |
≤425 |
水、蒸汽 |
||
|
CS17H-40 |
40 |
4.0 |
≤425 |
水、蒸汽 |
||
产品零部件材料
|
CS17H、CS47H、CS67H 型双金属片式疏水阀零部件材料 |
|
|
型号 |
阀体材料 |
|
CS17H-16C |
WCB |
|
CS17H-25 |
WCB |
|
CS17H-40 |
WCB |
产品外形及结构尺寸
|
CS17H、CS47H、CS67H 型双金属片式疏水阀主要外形及结构尺寸（mm） |
|||||||
|
CS17H-16C CS17H-25 CS17H-40 |
CS47H-16C CS47H-25 CS47H-40 |
||||||
|
DN |
15 |
20 |
25 |
DN |
15 |
20 |
25 |
|
L |
100 |
100 |
100 |
D |
165 |
165 |
|
|
H |
116 |
||||||
