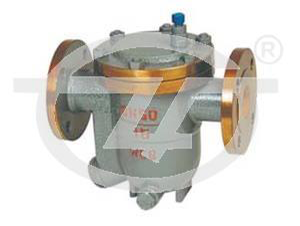

CS41H-16(C)、CS41-25/40 型自由浮球式蒸汽疏水阀
关键词：
CS41H-16(C)、CS41-25/40 型自由浮球式蒸汽疏水阀
分类：
咨询热线：
CS41H-16(C)、CS41-25/40 型自由浮球式蒸汽疏水阀
产品说明
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。
产品性能参数
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数 |
||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
CS41H-16 |
16 |
1.6 |
≤200 |
水、蒸汽 |
|
CS41H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
|
CS41H-25 |
25 |
2.5 |
≤350 |
水、蒸汽 |
|
CS41H-40 |
40 |
4.0 |
≤425 |
水、蒸汽 |
产品零部件材料
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料 |
|
|
型号 |
阀体材料 |
|
CS41H-16 |
铸铁 |
|
CS41H-16C |
碳钢 |
|
CS41H-25 |
碳钢 |
|
CS41H-40 |
碳钢 |
产品外形及结构尺寸
|
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） |
||||
|
CS41H-16 |
CS41H-16（Ⅱ） |
|||
|
DN |
15 |
20 |
DN |
25 |
|
D |
170 |
|||
