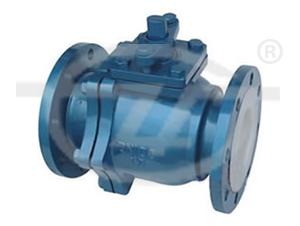

Q41F46 型 PN10、PN16 衬氟球阀
【产品用途】
Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
【产品特点】
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
【执行标准】
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
【性能参数】
|
型号
|
Q41F46-10
|
Q41F46-16
|
Q41F46-10C
|
Q41F46-16C
|
|
|
工作压力（MPa）
|
1.0
|
1.6
|
1.0
|
1.6
|
|
|
适用温度（℃）
|
-10～150
|
-20～150
|
|||
|
适用介质
|
腐蚀性介质
|
||||
|
材料
|
阀体
|
铸铁内衬聚四氟乙烯
|
铸钢内衬聚四氟乙烯
|
||
|
球体
|
铸钢外包聚四氟乙烯
|
||||
|
密封圈
|
增强聚四氟乙烯
|
聚四氟乙烯
|
|||
|
填料
|
聚四氟乙烯
|
||||
主要外形和连接尺寸
| 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | ㎏ |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | |||
