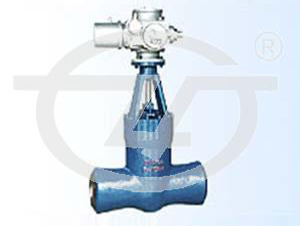

Z960Y 高温高压电站闸阀
产品引用标准：
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
|
性能规范 |
||||||
|
产品型号 公称压力 |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
强度试验 |
密封试验/上密封实验 |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
|
主要零件材料 |
||||||
|
零件名称 |
材料牌号 |
|||||
|
阀体 |
WCB |
WC6 |
WC9 |
|||
|
阀板 |
WCB |
WC6 |
WC9 |
|||
|
阀盖 |
25 |
12Cr1Mo1VA |
||||
|
阀杆 |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
|
阀座 |
25 |
12Cr1Mo1VA |
||||
|
密封环 |
S软钢(增强柔性石墨 |
S软钢 |
F软钢 |
|||
|
填料 |
增强柔性石墨 |
|||||
|
支架 |
WCB |
WCB或WC6 |
||||
|
阀杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||||
|
四开环 |
1Cr13 |
20Cr1MoVA |
||||
|
公称通径 |
主要外形尺寸和连接尺寸(mm) |
电动装置 |
重量(kg) |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z960Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
|||
