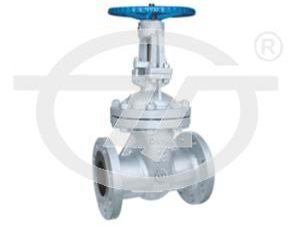

Z40H 国标闸阀
产品采用标准
|
结构形式 |
栓接阀盖明杆支架结构 |
|
驱动方式 |
手动、齿轮动、电动 |
|
设计标准 |
GB/T 12234 |
|
结构长度 |
GB/T 12221 |
|
连接法兰 |
GB/T9113、 JB/T 79、HG20592 |
|
试验和检验 |
GB/T 13927、JB/T 9092 |
注：闸门连接法兰及对焊端尺寸可根据用户要求设计制造。
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
WCB、WC1、WC6、WC9、C5 |
|
2 |
闸板 |
WCB、WC1、WC6、WC9、C5 |
|
3 |
阀座 |
A105、304、1Cr5Mo、12Cr1MoV |
|
4 |
阀杆 |
1Cr13、2Crl3 、 l2Cr18Ni9 |
|
5 |
双头螺柱 |
35CrMoA、06Crl9Ni10 |
|
6 |
六角螺母 |
45、 35CrMoA 、25Cr2MoV |
|
7 |
垫片 |
柔性石墨+不锈钢 |
|
8 |
上密封座 |
06Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV |
|
9 |
阀盖 |
WCB、WC1、WC6、WC9、C5 |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压套 |
1Cr13、2Cr13、12Cr18Ni9、06Cr18Ni12Mo2Ti |
|
12 |
填料压盖 |
WCB、CF8、CF8M、CF8C、CF3、CF3M |
|
13 |
阀杆螺母 |
铜合金 |
|
14 |
手轮 |
KTH350-10、 QT400-17 |
主要外形尺寸及重量
|
传动方式 |
手动 |
||||
|
PN |
DN |
L |
H0 |
D0 |
重量(kg) |
|
1.6 |
15 |
130 |
170 |
120 |
5 |
|
20 |
150 |
190 |
140 |
6.5 |
|
|
25 |
160 |
205 |
160 |
9 |
|
|
32 |
180 |
270 |
180 |
12 |
|
|
40 |
200 |
310 |
200 |
26.5 |
|
|
50 |
250 |
358 |
240 |
29 |
|
|
65 |
265 |
373 |
240 |
33 |
|
|
80 |
280 |
435 |
280 |
45 |
|
|
100 |
300 |
500 |
300 |
62 |
|
|
125 |
325 |
614 |
320 |
106 |
|
|
150 |
350 |
674 |
360 |
||
