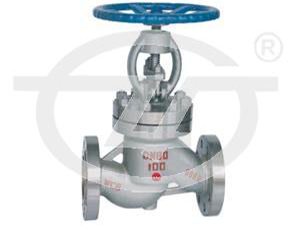

国标截止阀系列
产品采用标准
|
结构形式 |
栓接阀盖明杆支架结构 |
|
驱动方式 |
手动、电动 |
|
设计标准 |
GB/T 12235 |
|
结构长度 |
GB/T 12227 |
|
连接法兰 |
GB/T 91 13l JB/T 79l HG20592 |
|
试验和检验 |
GB/T13927 JB/T 9092 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
WCB WCI WC6 WC9 C5 CF8 CF8M CF8C CF3 CF3M |
|
2 |
阀瓣 |
25、 12Cr13、 20Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti、20Cr1Mo1V、 25Cr2MoV |
|
3 |
阀杆 |
1Cr13、 2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti、20Cr1Mo1V、 25Cr2MoV |
|
4 |
阀瓣盖 |
25、 1Cr13、 2Cr13、1Cr18Ni9、0Crl18Ni12Mo2Ti、20Cr1Mo1V、 25Cr2MoV |
|
5 |
垫片 |
柔性石墨+不锈钢 |
|
6 |
阀盖 |
WCB WC1 WC6 WC9 C5 CF8 CF8M CF8C CF3 CF3M |
|
7 |
双头螺柱 |
35CrMoA、 0Cr18Ni9、06Cr17Ni12Mo2、25Cr2MoV |
|
8 |
六角螺母 |
45、35CrMoA、0Cr18Ni9、06Cr17Ni12Mo2、25Cr2MoV |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料压盖 |
WCB CF8 CF8M CF8C CF3 CF3M |
|
11 |
阀杆螺母 |
铜合金 |
|
12 |
手轮 |
ASTM A47-32510 |
主要外形尺寸及重量
型号: J41 H、J41 Y、J41W、J41 N、J941 H、J941Y、J941W、J941N
|
传动方式 |
手动 |
电动 |
|||||||
|
PN |
DN |
L |
H |
W |
重量(kg) |
Hi |
W1 |
电动装置 |
重量(kg) |
|
1.6 |
15 |
130 |
218 |
120 |
5.3 |
― |
― |
― |
― |
|
20 |
150 |
260 |
140 |
7.2 |
― |
― |
― |
― |
|
|
25 |
160 |
275 |
160 |
7.5 |
― |
― |
― |
― |
|
|
32 |
180 |
282 |
180 |
8.7 |
|||||
