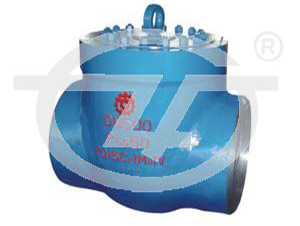

压力密封旋启式止回阀

结构形式

压力密封旋启式止回阀

设计依据

GB

API

设计标准

GB/T 12236

API 6D、BS 1868

结构长度

GB/T 12221

ASME Bl6.10

连接法兰

JB/T79、 GB/T9113、HG20594

ASME Bl6.5

对焊端

GB/T 12224

ASME Bl6.25

试验和检验

GB/T 13927、 JB/T 9092

API 598、API 6D、BS6755

序号

零件名称

材质

1

阀体

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

2

阀瓣

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

3

阀座

A105、 F11、F22、F5、F9
F304、F316、F321、F304L、F316L

25、 1Crl8Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Movl、25Cr2MoV

4

摇杆

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

5

销轴

Gr.F6a 、 F22
F304  F316 F321 F304L F316L

1Cr13、2Crl3
06Crl8Ni9Ti、06Cr18Ni12Mo2Ti

6

阀盖

A105、 F11、F22、F5、F9
F304、F316、F321、F304L、F316L

25、 1Cr18Ni9Ti、06Cr18Ni12Mo2Ti
20CrlMo1V 、 25Cr2MoV

7

密封圈

柔性石墨

柔性石墨

8

压盖

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

WCB、WC1、WC6、WC9、C5
CF8、CF8M、CF8C、CF3、CF3M

9

双头螺柱

A193-B7、 A320-B8、A193-B8M

35CrMoA、25Cr2MoV、0Crl8Ni9、06Cr17Ni12Mo2

10

六角螺母

A194-2H、A194-8、A194-8M

45、35CrMoA、25Cr2MoV、06Crl9Ni10、 06Cr17Ni12Mo2

PN

DN

尺寸(mm)

重量(kg)

PN

DN

尺寸(mm)

重量 (kg)

PN

DN

尺寸(mm)

重量(kg)

L

H

L

H

L

H

1.6

50

230

165

23

4

50

230

180

27

10

50
